pSkive: MONO- und DUO-Kopf im Vergleich
Die auf der EMO 2023 erstmals vorgestellte pSkive von Pittler T&S wurde speziell mit der PITTLER SKIVING Technologie entwickelt und gebaut und kann Innen- und Außenverzahnungen in außergewöhnlicher Qualität höchst produktiv herstellen. Dank ihrer überaus kompakten und ergonomischen Konzeption kann sie in einem Schiffscontainer verladen und transportiert werden. Die pSkive in der PV315-Ausführung bietet beeindruckende Flexibilität von Modul 0,3 bis Modul 5. Dabei können Werkstücke von bis zu einem Durchmesser von Ø 315 mm bearbeitet werden. Die PITTLER SKIVING Technology ermöglicht die Herstellung von Innen- und Außenverzahnungen mit maximaler Genauigkeit und Qualität, was die pSkive zur idealen Lösung für Unternehmen macht, die hochwertige Verzahnungsteile in mittlerer und großer Stückzahl fertigen möchten. Die Maschine ist sowohl als Mono- als auch DUO-Kopf Variante verfügbar. In diesen Artikel werden beide Varianten im Detail vorgestellt.
Die Pittler pSkive ist mit MONO- und DUO-Kopf verfügbar

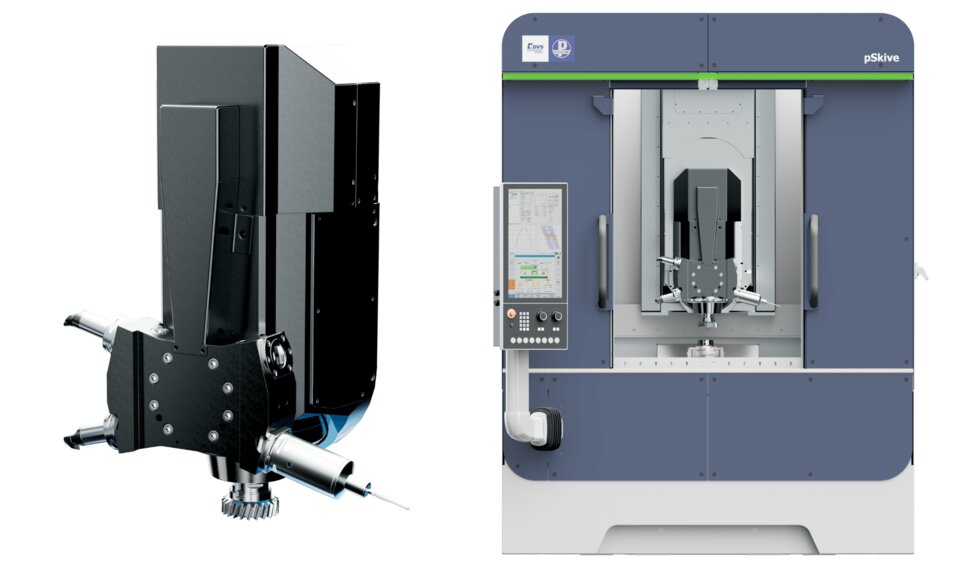

pSkive mit MONO-Kopf
Die pSkive in der Standardausführung ermöglicht mit einer einzelnen angetriebenen Werkstückspindel und bis zu vier festen Aufnahmen für Drehwerkzeuge und/oder einem Inprozessmesstaster eine effiziente und präzise Bearbeitung verzahnter Werkstücke.
Der MONO-Kopf mit seiner „Revolvertechnik“ (Schwenkbereich des Kopfes +/-105 ° stufenlos) hat den Vorteil, dass Werkstücke in einer Aufspannung fertig geschält, entgratet und etwaige Bezugsdurchmesser und Flächen überdreht werden. Dadurch können nicht nur hochanspruchsvolle Verzahnungsqualitäten, sondern auch eine gesamtheitliche Bauteilqualität in Bezug auf Form- und Lagetoleranzen hergestellt werden.
Der MONO-Kopf ermöglicht den Einsatzes eines Inprozessmesstasters, was eine Vermessung der Werkstücke während des Bearbeitungsprozesses ermöglicht. Dadurch wird sichergestellt, dass Anforderungen wie beispielsweise Kugelmaß und Flankenlinie der Verzahnung in effizienter Weise erfolgen. Ebenso wirkt sich der Messtaster positiv auf den Prozess des Einrichtens nach einem Werkzeugwechsel aus. Die von Pittler entwickelte Bedieneroberfläche unterstützt dabei die Überwachung der Bauteilqualität.
Zusätzlich kann auch ein Sensor zum Finden der Zahnlücke für das Hartschälen implementiert werden, was eine präzise und vollautomatische Steuerung des Prozesses bei der Bearbeitung von gehärteten Werkstücken ermöglicht.
Die Kombination aller dieser Ausstattungsmöglichkeiten ermöglicht eine effiziente Bearbeitung und hohe Werkstückqualität. Die gewohnte smarte Bedienung machen die Wälzschälmaschine pSkive mit Mono-Kopf zu einer vielseitig einsetzbaren Lösung bei rotationssymetrischen Bauteilen mit Innen- wie Aussenverzahnung.

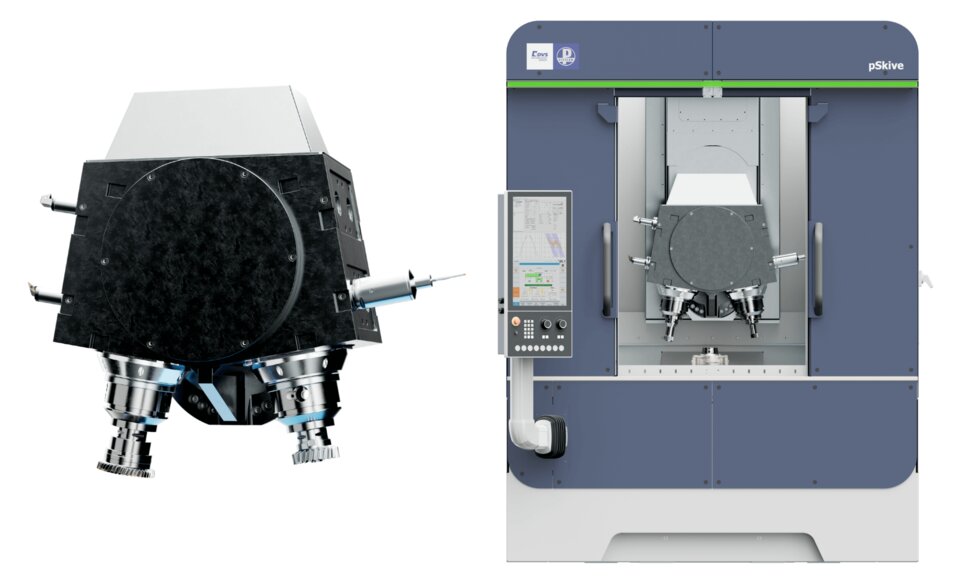

pSkive mit DUO-Kopf
Mit seinem durchdachten Design und den vielseitigen Funktionen trägt der DUO-Kopf dazu bei, die Effizienz und Präzision des Produktionsprozesses bei selben Maschinenabmessungen zu steigern.
Ein entscheidender Vorteil des DUO-Kopfs sind zwei angetriebene Werkstückspindeln. Dadurch können zwei Wälzschälräder montiert werden, was die Produktivität deutlich erhöht. Während zum Beispiel an einer Spindel ein Schruppwerkzeug (größere Module) eingesetzt wird, was eine effiziente Materialabtragung ermöglicht, kann auf der zweiten Spindel das Schlichtschälrad montiert werden, um die Bauteilkosten zu senken und das kostenintensive Schlichtwerkzeug zu schonen.
Eine weitere Möglichkeit von zwei Schälspindeln ist der Einsatz von Schwesterwerkzeugen oder von zwei unterschiedlichen Schälrädern, die z. B. bei einem gestuften Planetenrad erforderlich sind.
Wie auch bei der pSkive mit MONO-Kopf können bei dem DUO-Kopf bis zu vier feste Aufnahmen montiert werden. Weitere Bearbeitungen oder Bauteilprüfungen mittels Messtaster oder das Finden von Zahnlücken mittels Sensor sind möglich. Dies eröffnet eine breite Palette von Anwendungsmöglichkeiten bei der Herstellung von komplexen Hohlrädern.
Zusammenfassend ermöglicht der DUO-Kopf in der pSkive eine effizientere, präzisere und vielseitigere Produktion bei gleichbleibenden Maschinenabmessungen. Durch die Möglichkeit, in Sekunden auf ein zweites Schälrad zu schwenken und somit den Prozess noch flexibler und zeitsparender zu gestalten, ist sie die Wälzschälmaschine der modernen Fertigungsindustrie.
Sie haben die EMO verpasst und möchten mehr über die pSkive von Pittler T&S erfahren? Auf unserer Website finden Sie detailiertere Informationen zur pSkive und dem restlichen Maschinenprogramm und können bei detailierteren Rückfragen auch gerne direkt mit uns in Kontakt treten.
